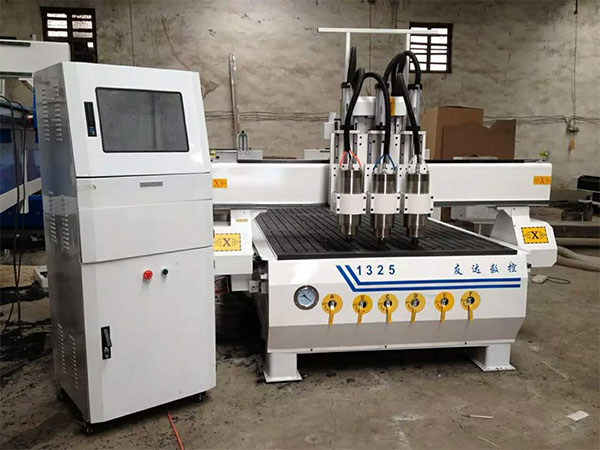

草莓视频破解版在线观看接口配線詳解
文章來源：草莓视频APP污下载數控 作者：草莓视频APP污下载雕刻機 發布時間：2018-08-03 17:00 瀏覽次數：
上一次草莓视频APP污下载為大家簡單介紹了
草莓视频破解版在线观看接口的配線說明，相信很多人已經多草莓视频APP污下载的雕刻機控製係統有了一定的了解，本篇文章，濟南草莓视频APP污下载數控機械有限公司的專業工程師將帶領大家一起探討一下草莓视频破解版在线观看接口配線詳解。
為了降低從電源線耦合到控製器的高頻幹擾噪聲，可以在控製器電源輸入側安裝匹配的噪聲濾波器。
輸入輸出電源口 COM+ 和 COM-與係統專用電源 24V，GND 在係統內部完全隔離，為達到更佳的抗幹擾效果，請按照以下接線方式。
主機 24v 電源接口不能采用客戶自備開關電源。
不能與 COM+ COM-共用開關電源。

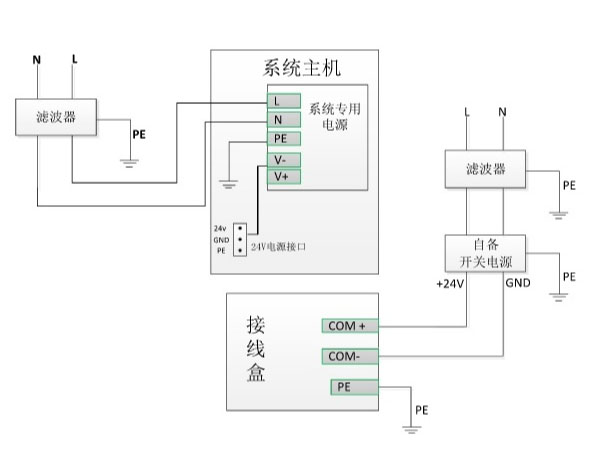

草莓视频破解版在线观看電源電路配線

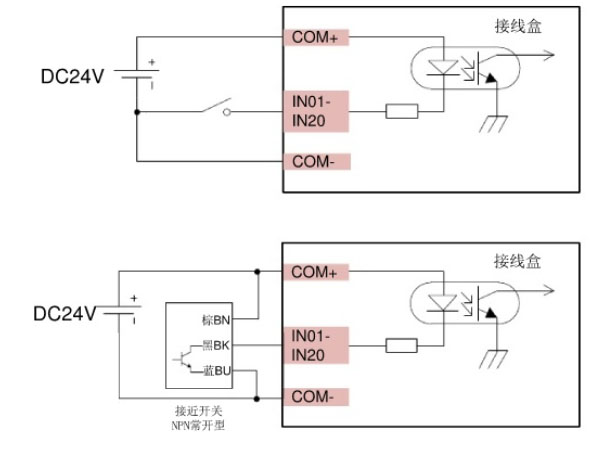

草莓视频破解版在线观看開關量輸入電路配線
開關量輸入電路有如圖所示的機械開關接法和三極管的開路集電極接法；
默認低電平有效，支持 NPN 型接近開關；

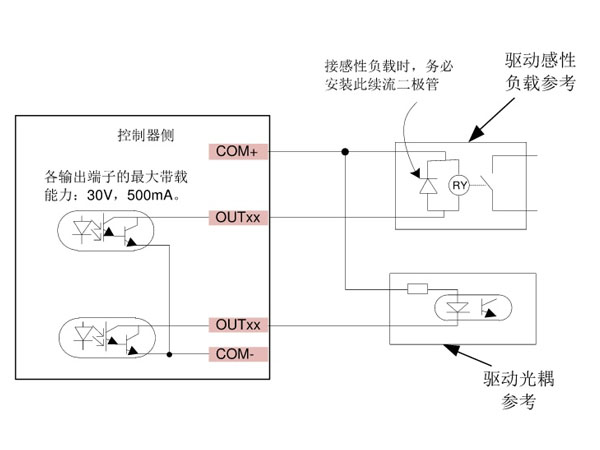

開關量輸出電路配線驅動光耦及感性負載參考電路
共有 15 路通用開關量輸出電路，均是如圖所示的開路集電極輸出結構，可用來驅動繼電器線圈或光耦負載，帶載能力如圖中所示。
接繼電器線圈等電感性負載時，務必按圖中所示安裝續流二極管，否則會損壞驅動器。

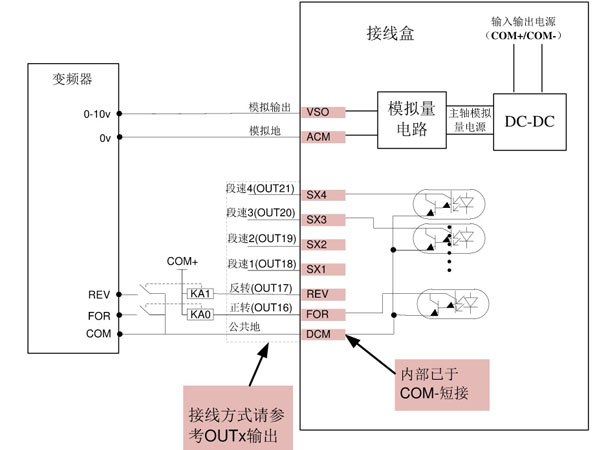

主軸控製接口電路配線
FOR、REV、SX1-SX4 接線方式與通用輸出相同；
以上主軸輸出端口對應的通用端口號分別為 OUT16-OUT21；
模擬量電路內部與輸入輸出電源隔離，禁止 ACM 與 DCM 進行短接；
DCM 與 COM-內部已短接；
若隻有主軸啟停，則隻需接 FOR 正轉信號到變頻器主軸啟動輸入端接口，REV(反轉)懸空；

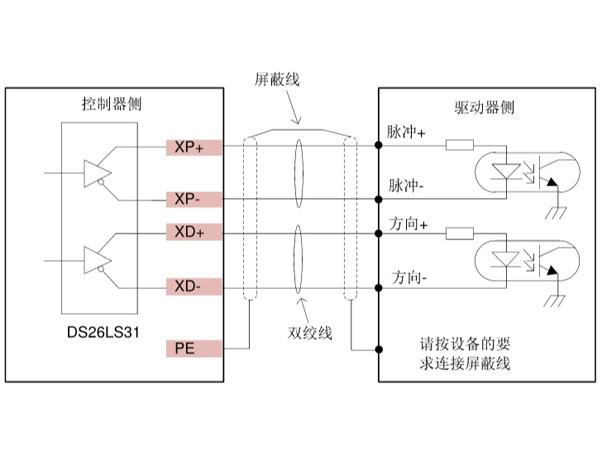

濟南開料機脈衝方向指令輸出電路配線
Y、Z、A 軸接線同 X 軸電路；
脈衝方向均采用差分輸出信號，差分接線理論最大支持 4M HZ ，請注意驅動器最大輸入脈衝頻率；

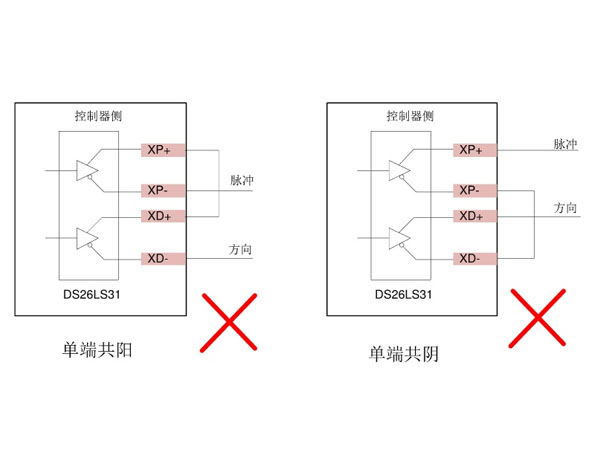

不支持共陰共陽單端接法，如下圖接法不支持；
不支持脈衝方向正極短接或者負極短接的驅動器；

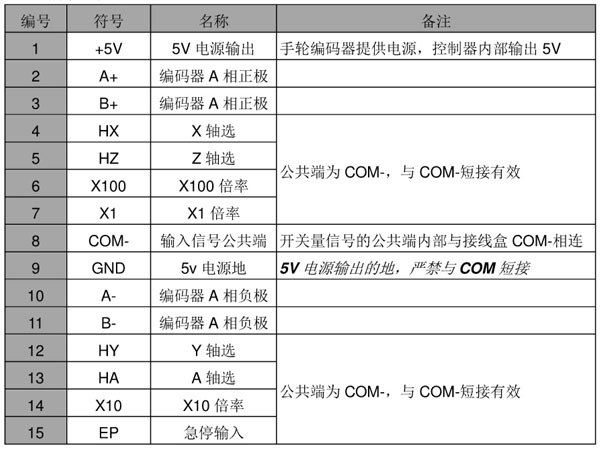

手輪接口電路配線
引腳接口信號描述

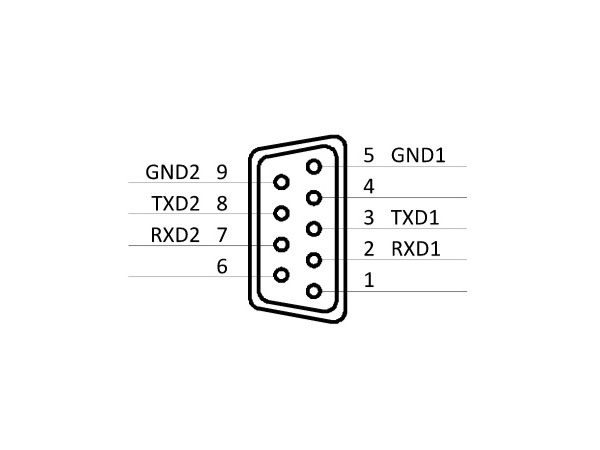

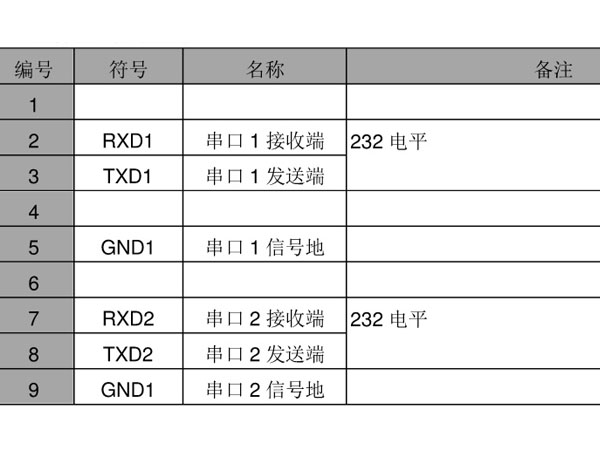

串口接口電路配線圖
引腳接口信號描述
