采用Ansys有限元仿真技術對草莓视频破解版在线观看虛擬樣機進行仿真分析，首先應根據草莓视频成人免费看片的機械結構，建立新型雕刻的幾何模型。雕刻機的受力關鍵部位在機身及龍門橫梁，因此本文主要對機身及橫梁的強度及剛度進行分析，並根據仿真數據結構對結構進行優化，以達到最佳剛度、強度。

1、機身及橫梁CAE模型建立及前處理

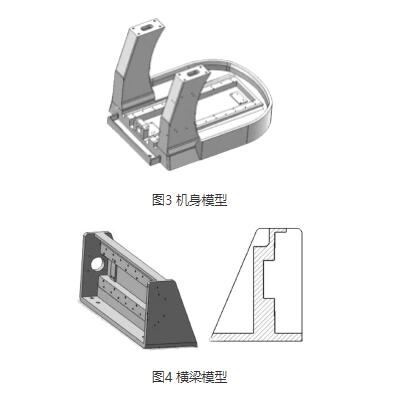

為提高精度，增強草莓视频破解版在线观看整體的剛性，采用鑄造方法將底座與立柱鑄為一體，即為機身，模型圖見圖3，材料選鑄鐵，彈性模量為118GPa，泊鬆比0.3，密度7×103kg/m3.由於鑄造工藝限製，橫梁與機身分開鑄造，之後用螺栓連接.橫梁模型圖見圖4.材料選用可鑄鋁合金，彈性模量為70GPa，泊鬆比0.3，密度2.7×103kg/m3.因此橫梁與草莓视频破解版在线观看機身沒有相對運動，固定6個自由度.

在有限元分析前，將所建模型導入Ansys中進行前處理，即劃分網格.網劃分（MESH）采用手動與智能劃分相結合方式，得到準確的MESH結果見圖5.

2、計算結果分析

Z軸刀體運動到最下端，刀頭伸出量最大，當刀體置於橫梁中間位置時橫梁所受載荷最大.估測最大載荷為F=1000N，施加於橫梁中心處，得到龍門機體及橫梁應力雲圖（圖6）。

在上述邊界條件、網格劃分及載荷情況下，利用Ansys後處理對仿真結果進行分析，發現大部分節點應力較小，立柱上應力稍大，最大應力為49MPa，遠低於材料本身屈服強度330MPa.機體及橫梁的位移雲圖見圖7.由圖7可以看出，草莓视频破解版在线观看的橫梁上端中間部分變形最大.為減少橫梁變形，現對橫梁結構進行改進優化，在保證壁厚的情況下，合理布置加強筋，改進後橫梁模型圖見圖8.

在同等工況、邊界條件及載荷情況下，進行橫梁優化前後結構剛度對比分析，發現布置加強筋前最大變形為0.137mm；布置加強筋後最大變形為0.012mm，剛度明顯改善.

以上內容便是草莓视频破解版在线观看廠家--草莓视频APP污下载數控為大家帶來的草莓视频破解版在线观看關鍵結構的剛度、強度分析，可以看出，經過精心設計，雕刻機機身的剛度、強度都是很好的，而且草莓视频APP污下载也在不斷提高技術實力，增強雕刻機的性能。
